這些年，隨著信息化進程的加速，計算機網絡技能以及無線通訊技能的開展，計算機、服務器等機房的樹立非常遍及，如電力、電信、海關、各車間動力機房以及計算機機房等。機房里都有其獨立的一套設備，如交換機、服務器、空調設備、發電機等。如今面臨如此多的機房及有關設備，傳統的人工輪訓檢查的方法已經無法完結，代之而起的是無人值守的智能遠程監控方法。因此，通過合理裝備機房環境和設備的監控系統，能夠有效進步設備毛病的檢出速率，做到對設備毛病、環境情況及安全性的敏捷、精確反應和有意圖性的保護，進步保護辦理質量，下降保護費用，一起保障系統處于杰出的作業狀況，然后下降運轉本錢。

這篇文章在了解國內外無人值守機房無線監控系統開展現狀和趨勢的基礎上，聯系日照港鐵運公司機房現狀，研發了依據LabVIEW的機房遠程多機無線監控系統，對機房內的空調、設備電源以及UPS運轉情況進行監控，真實完結了機房遠程監控。

1 機房遠程無線監控系統全體規劃

本無線監控系統首要由四有些構成：數據收集模塊、數據傳輸模塊、履行機構、后臺監控模塊。

圖1為遠程無線監控系統的硬件框圖。首要包含數據收集模塊(單片機STC12C5A60S2、電壓檢查模塊、溫度檢查模塊)、數據傳輸模塊(GSM /GPRS模塊)、履行機構(繼電器等)、后臺監控模塊(監控軟件、GSM/GPRS模塊)。

在系統的全體規劃中，每個區域有自個固定的ID號，ID即設備地址，是系統各主從設備之間通訊的僅有身份代碼。各個現場收集的數據通過單片機處理以后通過GSM將數據發送到后臺GSM，上位機通過LabVIEW編寫的上位機監控軟件將數據從GSM中讀出，依據ID號將數據放在對應的區域。同樣，后臺依據用戶所要操控的設備將操控指令和ID號通過后臺GSM將數據發送到對應的ID號的設備，然后完結后臺對不一樣區域設備的操控。

規劃中，電源模塊為單片機、檢查電路及GSM通訊模塊供給電源;單片機作為悉數檢查操控系統的中心，擔任處理相應電路和傳感器收集的數據，而且操控履行機構完結操控請求，另外實施與GSM的通訊;溫度收集模塊通過高精度的溫度傳感器完結溫度檢查;市電電壓檢查模塊則是通過相應的硬件檢查電路完結對市電電壓的檢查;設備電壓檢查模塊是為了判斷當時設備的運轉狀況而規劃的;GSM通訊模塊完結現場與后臺的無線通訊;履行機構則是對用戶的操控請求完結履行的模塊。此外，為便運用戶的操作，在設備上規劃現場操作按鍵。

2 機房遠程無線監控系統軟件規劃

2.1 下位機軟件規劃

在此系統中，溫度檢查值會和用戶的設定值進行實時比較，當檢查值高于用戶的設定值時，單片時機通過串口將數據傳給GSM，GSM模塊會將數據以無線傳送給后臺的GSM，后臺GSM則通過RS232與PC機相連，數據通過PC機串口進入PC機，然后由監控程序對數據進行相應的解碼、處理，最后以相應的方式顯現給用戶。

當用戶通過后臺對現場進行操控時，操控指令依照編碼協議首要進行編碼，然后由RS232傳送給后臺GSM，通過GSM發送到現場，現場GSM接納以后將數據送到單片機，由單片機進行解碼，完結以后，依據協議操控現場的相應履行機構(繼電器)動作，到達操控的意圖。

2.1.1 下位機軟件規劃請求

單片機作為下位機的操控中心，軟件規劃也是以此為基礎，首要完結以下功用：1)完結對有關設備電壓檢查數據的收集和處理;2)完結對現場溫度值的收集和處理;3)完結對履行機構的操控;4)擔任與GSM模塊之間的485通訊;5)收集按鍵狀況，完結現場操作操控。

2.1.2 下位機監控軟件作業流程圖

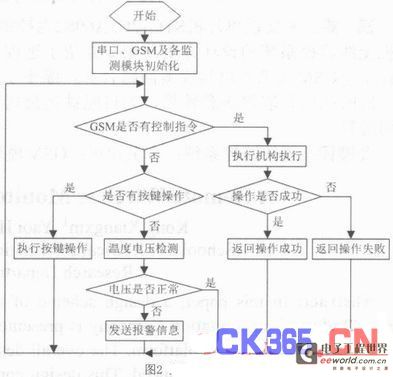

機房遠程無線監控系統下位機軟件首要包含串口、GSM、定時器初始化;市電電壓、UPS電壓及設備作業電壓的收集及處理;空調發動以及設備開關操控;與GSM模塊的通信，程序流程圖如圖2所示。

2.2 上位機監控界面及功用

LabVIEW是一種用圖標替代文本行創立運用程序的圖形化編程言語。被工業界、學術界和研討實驗室所廣泛承受，視為一個規范的數據收集和儀器操控軟件。LabVIEW集成了與滿意GPIB、VXI、RS-232和RS-485協議的硬件及數據收集卡通訊的悉數功用。還內置了便于運用TCP/ IP、ActiveX等軟件規范的庫函數。運用它能夠便利地樹立自個的虛擬儀器，其圖形化的界面使得編程及運用進程都生動有趣。

運用LabVIEW樹立上位機遠程監控系統界面如圖3，下面具體介紹具體功用。

(1)空調操控及溫度檢查

上位機顯現由下位機收集發送來的現場溫度狀況，選用數字和圖形控件顯現形象精確;此外，用戶能夠通過點擊監控上的相應按鈕完結對后臺空調的操控以及現場溫度的收集，然后完結遠程監測和操控，包含：空調電源斷電、溫度以及操控空調發動。

(2)現場設備開關操控

遠程操控現場設備的開關，為保證動作履行后有關履行機構的確完結動作，規劃中添加了相應的檢查電路，履行機構每次動作完結以后，通過檢查電路得到動作后的狀況，然后保證動作完結，防止外界環境導致的誤操作。

(3)歷史數據檢查

規劃中，為了便運用戶檢查操作記載及相應的報警信息，規劃了依據Access數據庫的數據存儲模塊，該模塊用于存儲一切的毛病報警信息及用戶的操作記載。

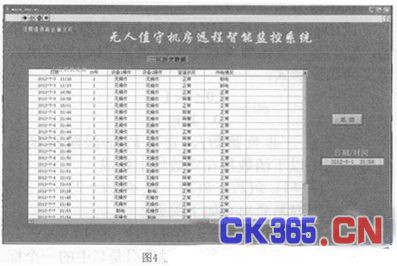

鑒于數據檢查便利，監控中檢查的歷史數據為近來30天的數據，用戶假如需求檢查之前的歷史數據，則能夠從數據庫檢查，如圖4所示。

(4)打印功用

能夠打印輸出數據庫中的報表信息。

(5)用戶辦理

依據規劃請求，系統中的操作指令有必要依據操作人員的職權頒發不一樣的運用權限，高檔辦理人員除具有監測使命之外還具有監控使命，通過輸入準確的暗碼和用戶名操控現場設備。

(6)毛病報警功用

當監控室溫度過高或市電掉電及UPS的電源作業時，監控指示燈會變為反常狀況并伴有警報報警，以告訴有關人員進行處理。

3 定論

這篇文章提出了日照鐵運公司機房遠程無線多機監控系統的規劃方案，構建了整套監控系統，并進行了有關試驗。通過一段時間運轉，各個區域的運轉狀況到達規劃請求，功能安穩，成功運用到無人機房監控中。依據LabVIEW的機房遠程多機監控系統具有主要的現實意義，為日照鐵運公司節約了很多人力、物力，是現代無線網絡技能的主要運用，具有寬廣的運用前景。
