二維碼用于管理性能優越

    二維碼作為一種全新的自動識別和信息載體技術，正被越來越多的人們所了解和認知，從最初的通信和媒體行業，到現在的電子票務、電子折扣、防偽盜版、資產管理等，二維碼所具有的儲存量大、可追蹤性高、抗損性強、備援性大、成本便宜等特性成就了其作為信息標識載體的核心地位。基于此，充分利用二維碼并以之為載體，開發一套基于物品編碼技術的網絡設備管理系統，可通過對網絡設備的標識，實現快速、準確的設備管理和基本信息獲取，提升網絡管理工作效率，減少故障設備排查時間，最大程度保障運行安全，并為進一步的網絡優化和完善提供簡便、有效的管理支撐。

    二維碼在網絡設備管理中的具體應用

    管理系統設備數據與二維碼的綁定擬采用兩種形式：一是將設備照片等固化的圖片信息直接轉化為二維碼；二是把設備信息等動態更新的數據寫入數據庫，再將發布該信息的動態鏈接地址轉化為二維碼。這樣不僅可以直觀地獲取設備建檔時的原始外觀狀態，還確保了當設備用途、配置發生變更時，通過不變的二維碼也能隨時采集到動態更新的最新信息，具體實現方式如下：

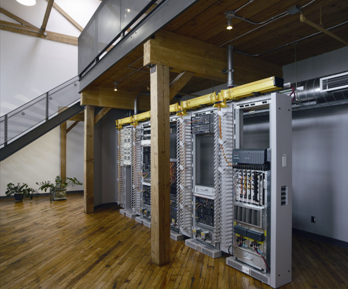

    在機房管理中的應用

    機柜管理應用實例

    將機柜信息錄入數據庫后，對每個機柜進行編碼并粘貼二維碼標簽（如圖1）。

圖1 二維碼標簽

    通過掃描二維碼標簽獲取機柜位置圖（如圖2）和布局圖（如圖3），可以不用打開機柜，即可了解機柜中所放置的設備列表，點擊其他機柜可查看對應機柜的設備列表，點擊各設備名稱還可以查看詳細的設備信息表。

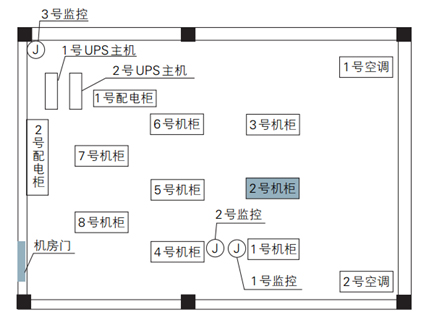

圖2 機柜位置圖

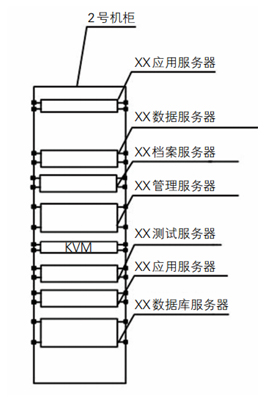

圖3 機柜布局圖

    服務器及其他設備管理應用實例

    將機房設備按功能劃分為服務器、網絡設備和存儲設備，分別粘貼二維碼標簽，通過掃描即可快速獲取設備基本信息表。其中，“公網IP地址”及“端口映射情況”僅針對公網應用服務器，“管理員賬號”和“管理員密碼”需要特定用戶登錄后才能查看，點擊“所在機柜”可查看機柜布局圖及該設備在機柜中的物理位置，點擊“網絡拓撲圖”可查看整個網絡拓撲圖及該設備在圖中的邏輯位置。

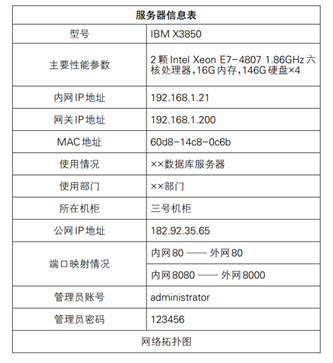

表1 服務器、網絡設備及儲存設備信息表

    連接設備管理實例

    在機房管理中，理順每一根網線一直是個簡單卻艱辛的任務。該應用完美解決了這一問題，只需要對每根網線的兩端分別綁定二維碼標簽，通過掃描便能獲取網線信息表（如表2），網線的走向一目了然，再點擊“本端設備”或“對端設備”還可進入該設備信息表查看詳細信息。

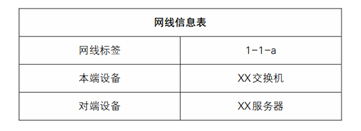

表2 網線信息表

    在辦公網絡管理中的應用

    電腦及其他網絡設備管理實例

    通過對每臺辦公電腦及網絡打印機、網絡攝像頭等其他網絡設備的編碼，實現設備的IP、MAC、使用人綁定，輕松解決重裝系統后網絡設置、網絡流暢異常監控、內網ARP攻擊源排查等日常網絡管理問題，掃描其二維碼標簽所獲取信息如表3所示。

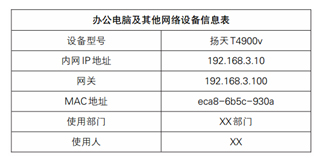

表3 辦公電腦及其它網絡設備信息表

    無線網絡管理實例

    目前WIFI已經成為各類辦公網絡不可或缺的重要組成部分，同時種類繁多的無線網絡設備也成為網絡管理中的真空地帶，將各種無線設備粘貼上二維碼標簽，不僅方便管理，對于使用者而言也可以通過掃描獲取無線網絡的基本信息（如表4）。

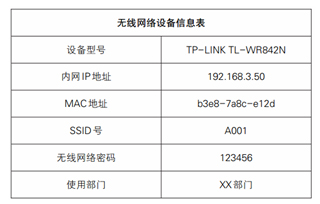

    表4 無線網絡設備信息表

    二維碼網絡設備管理系統的評價與應用展望

    以二維碼技術為基礎設計和建立網絡管理系統，可以降低管理成本，并很好地解決目前網絡管理中所存在的信息登記技術落后、信息采集標準不統一、動態管理效率低、設備關系難描述等問題，確保網絡管理工作的及時、準確、高效，在中小型機構的網絡管理中具有廣泛推廣價值。

    該應用的下一步，在此基礎上引入GS1的資產編碼體系，編制一套涵蓋機柜、網絡設備、服務器、電腦和網線的設備編碼，以此編碼作為索引建立和完善網絡設備數據庫，進一步提升系統的性能。
